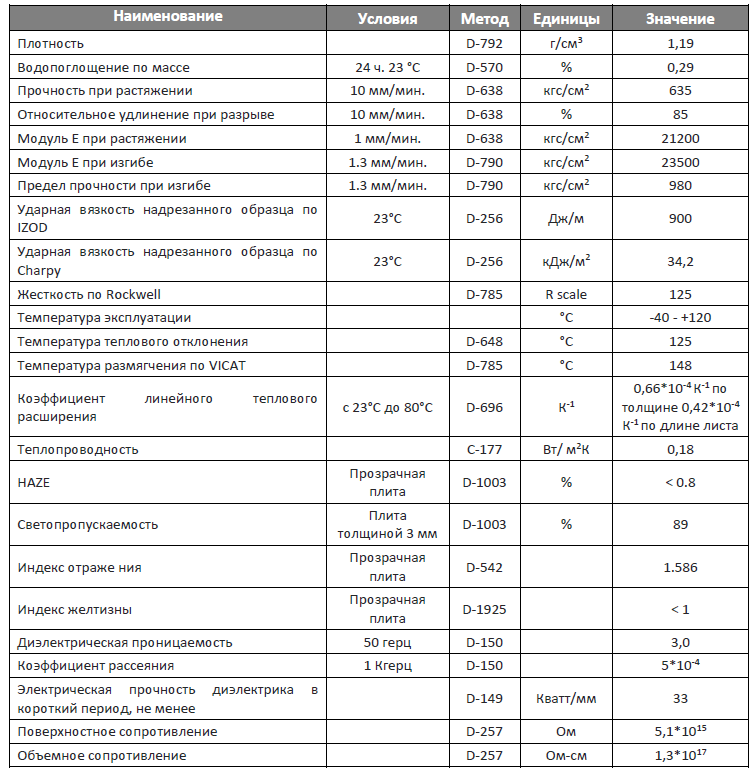

УДАРНАЯ ПРОЧНОСТЬ:
Листы «Моногаль» отличаются высокими механическими характеристиками, такими как стойкость к ударным воздействиям при длительном содержании на открытом воздухе.
Испытания по методу Гарднера - методу определения стойкости к ударам падающих предметов (Gardner Falling Dart Impact Test) - показали, что листы "Моногаль" обладают высокой степенью поглощения энергии по сравнению с другими материалами. Это свойство гарантирует высокую стойкость к воздействию града и падающих предметов.
Ударопрочность при свободнопадающем весе, например, для плиты толщиной 3 мм SO 6603 Дж 158.

АКУСТИЧЕСКИЕ СВОЙСТВА:
Монолитные поликарбонатные плиты пользуются большой популярностью при устройстве шумозащитных экранов разного рода. Акустическое свойства плит "Моногаль" являются производной толщины/массы изделия.

ПОЖАРОCТОЙКОСТЬ:
Отличительным свойством листов «Моногаль» является их способность к самозатуханию. Воспламенение этих листов значительно ниже, чем листов из стекловолокна или акрила. Монолитный поликарбонат марки "Моногаль" с успехом прошел пожарно-техническую экспертизу в России (пожарный сертификат № С-RU.ПБ34.В.0083, зарегистрирован в Государственном реестре Системы сертификации в области пожарной безопасности 12 января 2012 г. и действителен до 12 января 2017 г.).

ЗАЩИТНАЯ ПЛЕНКА И МАРКИРОВКА:
Листы "Моногаль" покрыты специальной защитной пленкой, которая защищает их в процессе хранения, транспортировки и монтажа. Защитная пленка изготовлена из полиэтилена (ПЭ) и может быть подвергнута вторичной переработке.
При работе с поликарбонатными листами «Моногаль» необходимо оставлять защитную пленку до окончания всех подготовительных работ по монтажу, чтобы сохранить поверхности листа в надлежащем состоянии.
Все необходимые разметки делаются на пленке. Если пленка удалена, то можно нанести разметку на сам лист простым графитовым карандашом.
На защитную пленку листов "Моногаль" наносится специальная маркировка. Прозрачная пленка с сине - черным рисунком и логотипом применяется для защиты наружной стороны плиты (важно в случае защиты плиты от ультрафиолета только с одной стороны). С обратной стороны листа применяется белая пленка без рисунка.
В процессе производства на лист наносится компьютерный принт с указанием данных партии материала в следующем формате: «ПК_толщина, мм_ № экструдера_дата_время_Polygal Vostok»

ХРАНЕНИЕ:
Листы «Монгаль» лучше всего хранить в горизонтальном положении на тех палеттах, на которых они были доставлены. Они не должны касаться земли. Поликарбонатные листы «Монгаль» должны храниться в прохладном, сухом и хорошо проветриваемом помещении, вдали от прямых солнечных лучей, дождя, паров растворителей. Особое внимание нужно уделить влажности в помещении для хранения листов «Монгаль».
Нельзя укрывать листы покрытием из мягкого ПВХ.
Защитную пленку в процессе хранения снимать категорически запрещается!
Никогда не оставляйте плиты на палеттах, не защитив их. Иначе, при длительном хранении листов "Моногаль" в местах с повышенной температурой или под прямым воздействием солнечной радиации, защитную пленку будет сложно удалить.

ХИМИЧЕСКАЯ ЧУВСТВИТЕЛЬНОСТЬ:
Поликарбонат чувствителен к воздействию некоторых химических веществ: минеральных кислот различной концентрации, органических кислот, растворов солей, различных жиров, аммиака в жидком (растворы) и газообразном состоянии, различных аминокислот, растворителей, клеев определенных видов и красителей. Степень чувствительности к химическим веществам зависит от таких факторов, как концентрация, температура, продолжительность контакта с поверхностью панели, давления, а также внутренних напряжений в панели. В заводской лаборатории головной компании «Полигаль» проводятся тщательные испытания по проверке соответствия химических веществ поликарбонату.

УХОД ЗА ЛИСТАМИ:
Основной и самый простой способ для очистки листов «Моногаль» это мытье теплой мыльной водой (50-70°C). Можно использовать при мытье мягкую щетку (тряпку). Нельзя пользоваться детергентами, разрушающими поликарбонат. Мыло необходимо смыть проточной водой и вытереть, чтобы не оставались пятна.
Нельзя использовать ножи и другие острые предметы.
Нельзя использовать моечные аппараты высокого давления.
Запрещено осуществлять мойку сильной струей воды с применением абразивных чистящих средств.
При использовании любых чистящих средств, следует убедиться, что ингредиенты не являются вредными для листов "Моногаль" на официальном сайте компании «Полигаль Восток».

ВНИМАНИЕ: Поскольку поликарбонат чувствителен к ряду химических элементов, при использовании веществ, которые отсутствуют в перечне разрешенных к применению, необходимо производить их проверку на сопоставимость с поликарбонатом в лаборатории головного офиса компании «ПОЛИГАЛЬ» в Израиле.

РЕЗКА:
Резка поликарбонатных монолитных листов "Моногаль" производится посредством дисковой пилы с мелкими зубьями, образующими угол близкий к 15-20 ° и скоростью вращения диска до 3000 об/мин.
Для обработки необходимо использовать диски диаметром 300-350 мм, изготовленные из быстрорежущей стали или армированные твердым сплавом для уменьшения нагрева плиты при резке.
Опилки, которые образуются в процессе резки, удаляются струей сжатого воздуха или любым другим доступным способом.

СВЕРЛЕНИЕ И ФРЕЗЕРОВАНИЕ:
Все методы механической обработки поликарбонатных листов «Моногаль» усиливают внутренние напряжения в материале, что может привести к локальным повреждениям в месте воздействия и дальнейшему растрескиванию. Поэтому мы настоятельно рекомендуем прибегать к сверлению / фрезерованию только в крайнем случае! Если все же сверления / фрезерования не избежать, то их отрицательные воздействия могут быть значительно снижены при выполнении следующих правил: Для сверления рекомендуется использовать спиральные стандартные сверла для пластмасс, дерева и металла; сверление проводить при небольшой скорости:
• под углом 60°- 90°;
• параллельно оси сверла;
• с заточкой наконечника на 12-15°;
В процессе сверления следите за тем, чтобы лист не перегревалася. Для листов толщиной от 5мм требуется охлаждение эмульсией на водной основе. Изредка останавливайте сверление, давая плите остыть, особенно на листах большой толщины. Таким образом, не создается дополнительных внутренних напряжений и не образуются трещины. Минимальное расстояние от края листа до края отверстия (а не центра) не менее 12 мм.

ВНИМАНИЕ: при сверлении регулярно извлекайте сверло для удаления стружки. Для фрезерования следует использовать универсальные ручные, профильные и шпиндельные фрезы (с небольшой скоростью вращения); Рекомендуется использовать инструменты, предназначенные для пластмасс, например, фрезы и сверла от «Onsrud».

КРЕПЛЕНИЕ С ПОМОЩЬЮ БОЛТОВ:
При креплении монолитных листов «Моногаль» с помощью болтов необходимо строго соблюдать следующие правила:
• Диаметр отверстия под крепеж делать большего размера, чем болты (примерно на 2 мм) для обеспечения теплового расширения;
• Крепить материал болтом осторожно до «легкого» упора;
• Избегать крепления листов "Моногаль" болтами «наглухо»;
• Пневматический ключ использовать ЗАПРЕЩЕНО!
• Между листом и болтом использовать специальные шайбы с резиновыми уплотнителями для распределения давления болта;
• Минимальное расстояние от края листа до края отверстия (а не центра) 12 мм.
• Настоятельно рекомендуем крепить листы "Моногаль" прижимными системами, т.к. сверление отверстий может привести к повреждению листа

ФОРМОВАНИЕ:
Формование монолитного поликарбонатного листа "Моногаль" может осуществляться несколькими способами: термоформованием, вакуумным формованием или формованием под давлением, свободным формованием или изгибанием по линии нагрева.

ХОЛОДНЫЙ ИЗГИБ:
Монолитный лист «Моногаль» должен быть абсолютно целым, с ровными и гладкими краями, чтобы избежать его повреждений при изгибе. Сверление «Моногаль» до изгиба должно быть сделано с особой осторожностью. При наличии даже незначительных повреждений лист нельзя подвергать изгибу.
ВНИМАНИЕ: изучите таблицу минимального радиуса изгиба для плит из монолитного поликарбоната (запросить можно у менеджеров компании)

ТЕРМОФОРМОВАНИЕ:
Используйте только сухие монолитные листы! Поликарбонатные листы «Моногаль» нуждаются в сушке перед термоформованием. Потому что при термической обработке влага, содержащаяся внутри  листа, может привести к появлению пузырьков в его структуре. Сушка производится при температуре ниже точки размягчения материала (см. физико-механические показатели). Чаще всего лист "Моногаль" перед формованием необходимо просушить до 24 часов при температуре 110-120°С.
Защитную пленку перед сушкой необходимо удалить для свободной циркуляции воздуха! После сушки нельзя сразу приступать к работе с плитами, а необходимо выдержать их для остывания.
Предварительно высушенный лист можно безопасно нагревать до 180-190°С. При такой температуре лист легко поддается глубокой вытяжке и гибке по заданному профилю.
Охлаждение отформованных изделий должно проводиться равномерно и не слишком быстро во избежание возникновения внутренних напряжений в изделии. Изделие необходимо оставить на матрице для охлаждения до температуры 60-70°С.
Отформованные изделия должны быть подвергнуты термическому кондиционированию с целью отпуска напряжений. Следует избегать перегрева и переохлаждения изделия и формы, большой скорости растяжения, превышения давления воздуха, соприкосновения формуемого листа с формой перед формованием при высокой температуре.
Перед началом формовки всегда проверяйте рабочую температуру оборудования.
Используйте небольшой образец материала:
• Если температура слишком высока, вы увидите пузырьки.
• Если температура слишком низкая, вы увидите трещины при изгибе.
Помните, листы не возвращают свою форму после формовки!
Места с отверстиями и изломами не рекомендуется подвергать термообработке во избежание их растрескивания.
ВНИМАНИЕ: При термоформовании снимать защитную пленку обязательно.
Подвергать лист "Моногаль" термоформованию, не удаляя защитную пленку, возможно только тогда, когда листу не требуется предварительная сушка и когда не предъявляются высокие требования к оптическим свойствам изделия. Но при этом необходимо тщательно очистить от пленки места с отверстиями и механическими изломами, т.к. на листе могут остаться отпечатки.
Листы после термоформования нужно подвергнуть отжигу, чтобы они сохранили свои свойства.

СКЛЕИВАНИЕ:
Монолитные листы "Моногаль" можно склеивать между собой и с другими материалами.
ВНИМАНИЕ: т.к. Монолитный поликарбонат чувствителен к воздействию химических веществ, то клей обязательно должен пройти испытания по проверке соответствия химических веществ поликарбонату в головном офисе компании «Полигаль», в Израиле.
