Сотовый поликарбонат

Термические расширения плит
• Рабочий диапазон температур от 40 C до +120 С
• Диапазон термических расширений:
- для плит светлых цветов (прозрачный, айс, опал) 2.5 мм на 1 метр ;
- для плит темных цветов (бронза, серый, синий) 4.5 мм на 1 метр

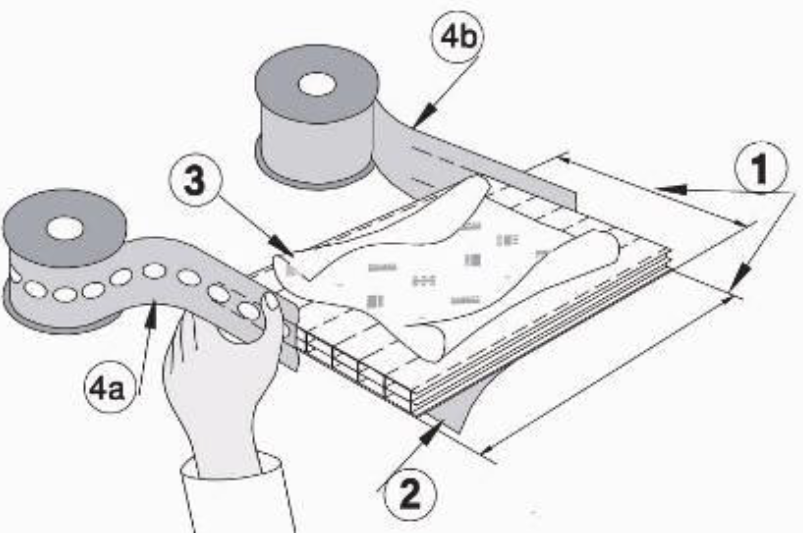

Подготовка плит
Нарезать плиты в соответствии с необходимыми размерами (1)
Удалить серую защитную пленку (2)
Подвернуть верхнюю защитную пленку, освободив боковые кромки плит на ширину около 10 см (3)
Наклеить перфорированную ленту на нижний торец плиты, (4а), герметичную ленту на верхний торец плиты (4б)

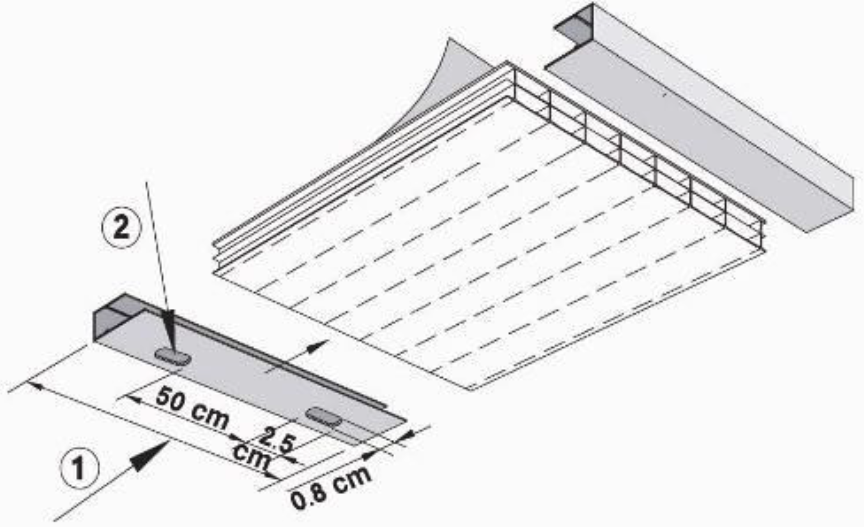

Подготовка торцевых профилей
Длина торцевого профиля должна соответствовать ширине плиты (1) .
В торцевом профиле, предназначенном для нижнего края плиты, просверливаются отверстия позволяющие выводить воду из внутренних полостей плиты (2) .
Профиль устанавливается на плиту таким образом, чтобы короткий конец профиля был обращен наружу.

Опорная конструкция

Расчет конструкции
Направление ребер жесткости плит параллельно уклону, минимальный уклон 10%
Минимальная ширина опорных элементов конструкции 40 мм, для обеспечения надежного крепления винтов саморезов

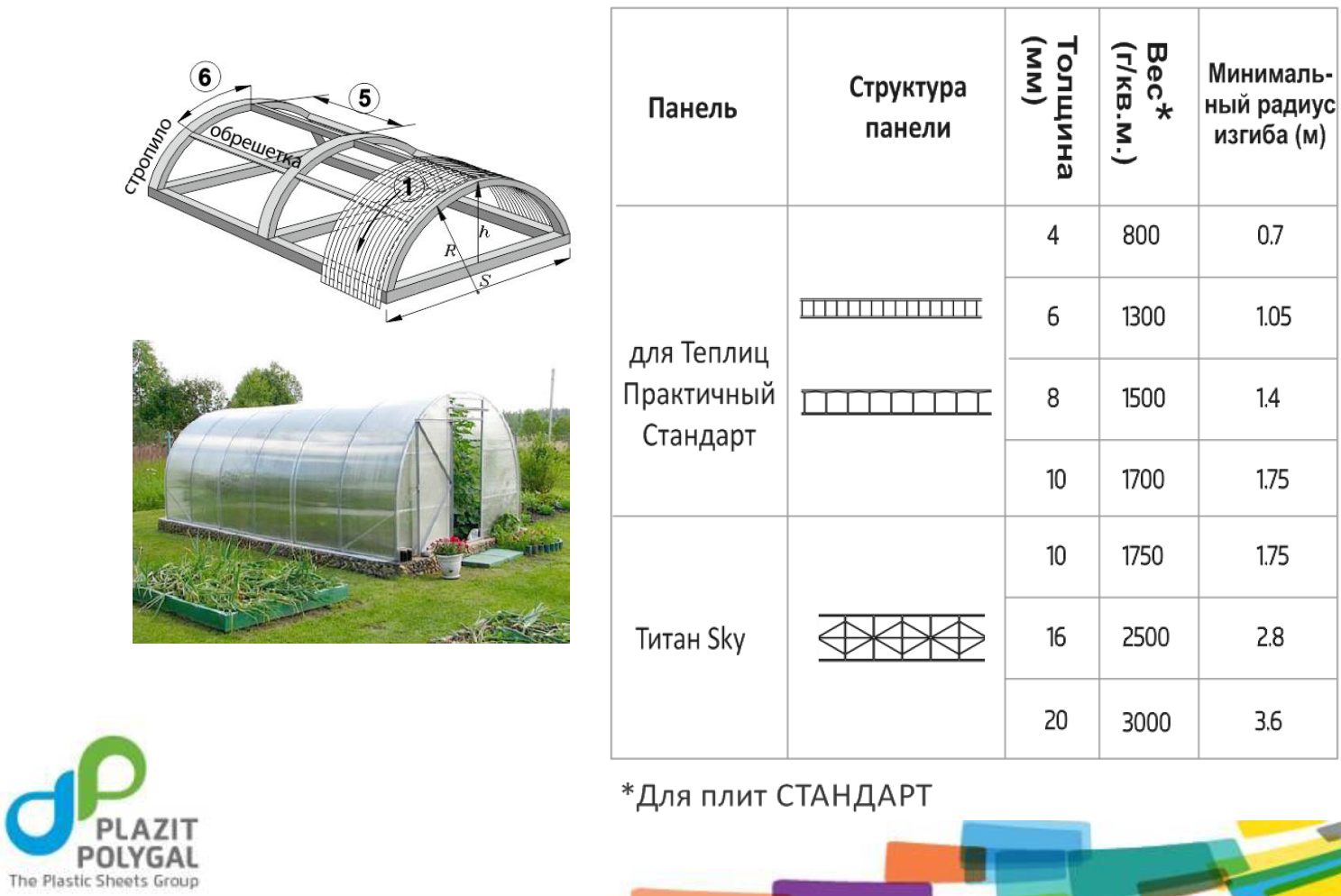

Минимальный радиус изгиба плит (R)
Пожалуйста, прежде чем приступить к монтажу, внимательно изучите технические характеристики, указанные на защитной пленке листа сотового поликарбоната!

Снеговая нагрузка
Снег собирается на крыше в форме более или менее однородного по толщине слоя. При оттаивании он обычно соскальзывает комками к желобам, что вызывает большую нагрузку на края плит. Снег высотой 10 см увеличивает давление ветра на 12,5 кг на кв.метр в фазе накопления, но  образует нагрузку 125 кг на кв. метр на желобе длиной 10 м при таянии.

Снеговая нагрузка
Рекомендуемый шаг несущей конструкции в зависимости от обрешетки
Все рекомендации даны только для стандартных листов (Полигаль Стандарт):

Снеговая нагрузка
Вопрос: Что предпринять для снижения снеговой нагрузки при расчете опорной конструкции?
Ответ: При конструкции с продольными опорами уменьшит ширину плиты поликарбоната. При конструкции с поперечными опорами помимо уменьшения ширины плиты, необходимо уменьшить расстояние между прогонами.

Чтобы справиться с давлением снега в фазе накопления, мы применим те же меры, что и при "положительном" давлении ветра.
Чтобы справиться с нагрузкой при таянии, мы должны так подобрать расстояние между балками, близкими к желобам, чтобы они были способны нести вес всего снега, скопившегося на крыше.
Общая нагрузка на плиту это сумма давления ветра и давления снега, ожидаемых на данном участке.

Ветровая нагрузка
Ветер, дующий в направлении здания и сквозь него, создает внешнее и внутреннее давление на покрытие. Для разработки покрытия и несущей конструкции необходимо знать значения общей (приведенной) нагрузки, действующей на покрытие. Изменяя несущую конструкцию, размеры листа или и то, и другое, мы сможем подобрать необходимые изделия для каждого здания.

Шаг обрешетки в плоских покрытиях при ширине листа 1050мм
